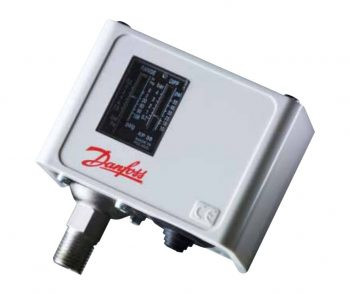

پرشر سوییچ دانفوس مدل KP1 ریست دار

پرشر سوئیچ دانفوس KP1 دستی مدل دستی در بسیاری از سیستم های برودتی کاربرد دارد.

این پرشر سوئیچ جهت کنترل فشار پایین (Low pressure) سیستم استفاده می گردد.

همچنین میتوان از این محصول برای کنترل کردن فن ها در سیستم های هواخنک نیز بهره گرفت.

این محصول توانایی کارکرد با انواع مبرد های مرسوم CFC و HCFC نظیر R22 , R407c, R134a , R404a , R507 را دارا می باشد.

همچنین برای سیستم های برودتی که نیاز به تغییر رنج فشار ندارید می توانید از پرشر سوییچ های رنج ثابت استفاده کنید.

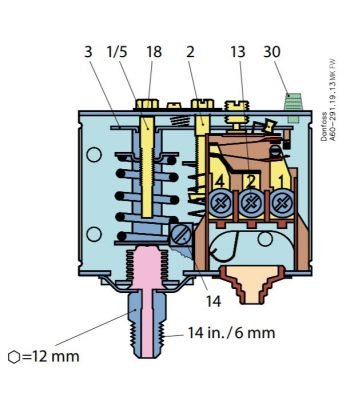

	3. بازوی اصلی
	1/5. پیچ تنظیم فشار پایین (Low Pressure)
	18. صفحه قفل کننده
	2. پیچ تنظیم اختلاف فشار (Differential Pressure)
	13. ترمینال های برق
	14. اتصال ارت
	30. سوییچ ریست (فقط در مدل ریست دستی)

نکات قابل توجه در هنگام نصب:

هر چرخش پیچ تنظیم فشار معادل تغییر حدود 0.7 بار فشار می باشد.

هر چرخش پیچ تنظیم اختلاف فشار معادل تغییر حدود 0.15 بار اختلاف فشار می باشد.

در هنگام تنظیم حتما با یک گیج بیرونی فشار فشار قطع و  وصل مجدد را چک کنید!

ماکزیمم فشار کاری این محصول 35 بار می باشد.

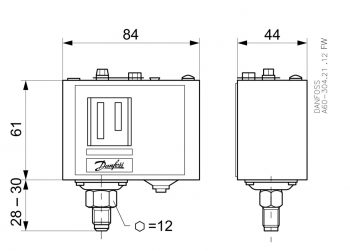

ابعاد پرشر سوییچ دانفوس KP1 دستی به میلیمتر :

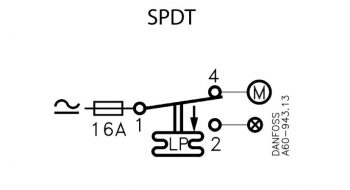

مشخصات برقی و نحوه سیم کشی پرشر سوییچ KP1:

	1. VAC 220 , Max 400v , Fused with 16 Amp Fuse
	2. Normally Open Contact
	4. Normally Close Contact
